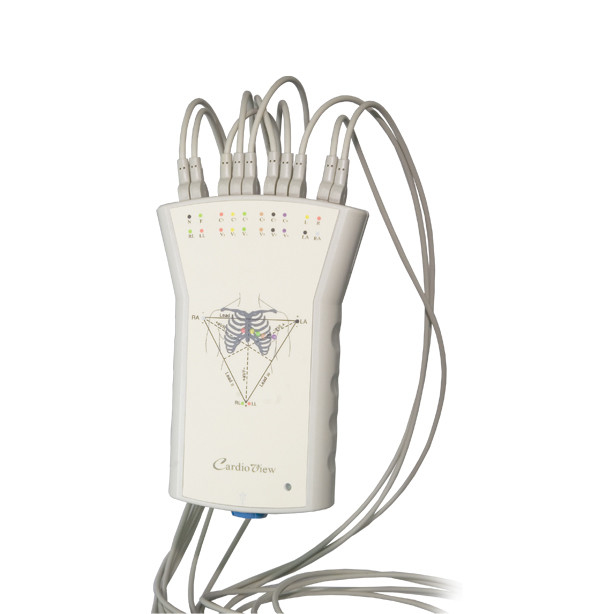

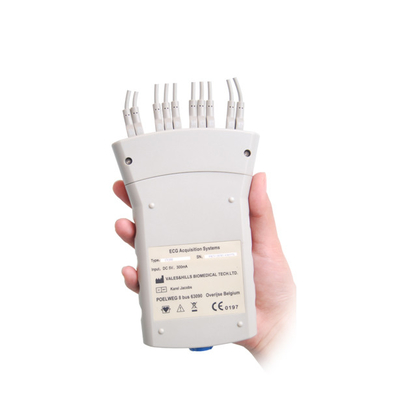

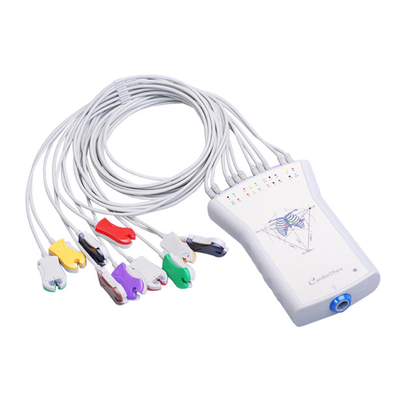

O cabo Handheld de USB do monitor de coração a conectar ao software estável do PC funciona com a caixa esperta cinzenta

A vantagem do dispositivo do ecg do esforço no software:

• A/D de alta resolução: 24K SPS/Ch, 24 bocados
• Tecnologia da patente de VH: Digitas A/D síncrono
• Tecnologia da patente de VH: Filtro de Myoelectric baseado no espectro de ECG
• Algoritmo proprietário de VH: A linha de base mínima do atraso vagueia eliminador
• Filtros diferentes selecionáveis: LP, HP e filtros do produto manufaturado
• medida da impedância do Pele-elétrodo
• Protocolos clássicos do pré-ajuste e usuário ilimitado protocolos difined
• Detec da arritmia e revisão viva
• Várias tendências: seguir e compara
• Anti-aliased exposição macia de ECG
• Exposição síncrono de ECG, de BP, de SO2, de METS, de max VO2, de distância e de tempo
• Modo da reabilitação: Protocolos da recuperação da função cardíaca
• Escadas rolantes diferentes e ergômetros das FO dos testes independentes
• Uma comunicação de Bluetooth

Que IS-IS o dispositivo do esforço ECG:

O sistema de análise do esforço ECG é consiste provar o dispositivo de hardware, o sistema de software especial e o equipamento do exercício. Suas funções incluem 12 ligações ECG que provam synchronously, e armazenamento de dados, de segmento do ST análise, revisão de ECG em dinâmico/em estático/na sobreposta durante o processo inteiro do exercício, e análise da carta da tendência de parâmetros múltiplos, do relatório imprimível múltiplo, etc. O estado do exercício do paciente pode ser oportuno gravado e exatamente, que reflete a função do coração do paciente, fornecendo dados seguros para doutores nos diagnósticos.

A vantagem do dispositivo do ecg do esforço no software:

• A/D de alta resolução: 24K SPS/Ch, 24 bocados
• Tecnologia da patente de VH: Digitas A/D síncrono
• Tecnologia da patente de VH: Filtro de Myoelectric baseado no espectro de ECG
• Algoritmo proprietário de VH: A linha de base mínima do atraso vagueia eliminador
• Filtros diferentes selecionáveis: LP, HP e filtros do produto manufaturado
• medida da impedância do Pele-elétrodo
• Protocolos clássicos do pré-ajuste e usuário ilimitado protocolos difined
• Detec da arritmia e revisão viva
• Várias tendências: seguir e compara
• Anti-aliased exposição macia de ECG
• Exposição síncrono de ECG, de BP, de SO2, de METS, de max VO2, de distância e de tempo
• Modo da reabilitação: Protocolos da recuperação da função cardíaca
• Escadas rolantes diferentes e ergômetros das FO dos testes independentes
• Uma comunicação de Bluetooth

Você pode transferir o software e a entrada ele e ver a relação principal, como belowed:

Como conecte o dispositivo do ecg do esforço ao PC:

Etapa 1: Conecte o cabo de USB à caixa da aquisição de ECG.

Etapa 2: ConecteaoutraextremidadedocabodeUSBaodispositivodoPCedoBP(artigoopcional).

Nota: O dispositivo de BP é um dispositivo opcional. Se a CAIXA de ECG conecta com BP e o PC, o cabo de USB tem dois portos; se conecta o PC somente, o cabo de USB tem um porto.

Etapa 3: ConecteocabodeECGaopaciente.

Especificação de dispositivo da caixa CV1200 da aquisição de ECG:

◆Sampling: 1000Hz

◆channels: 12

◆sensitivity; 5/10/20mm/mV

resposta do ◆Frequency: 0.05-250Hz (±3dB)

rejeção do modo do ◆Common: >89dB

impedância do ◆Input: >5MΩ

tensão do ◆Isolate: 4000V

tensão do ◆polarity: ±300mV

escape ◆current: ,<20>

Relação de ◆PC: Conector de USB

◆Dimensions: 150L×80W×25H milímetro
